Металлические стеллажи серии SLIDE (с выкатными платформами). Выкатные уровни хранения образованы усиленными платформами выдерживающими нагрузку до 1000 кг, а в некоторых модификациях до 1400 кг.
Удобство и безопасность работы с подъемными механизмами сочетаются с экономией площадей. Все операции по закладке-выкладке продукции могут осуществляться одним человеком.
Для размещения тяжелых грузов или крупного оборудования на выдвижных платформах в качестве подъемного механизма используется потолочная кран-балка, передвижной тельфер. При отсутствии подъемных механизмов или наличии «мертвых зон» применяются стеллажи Slide со встроенной талью.
ПРИМЕНЕНИЕ |
|
Что можно хранить |
Что можно оборудовать |
Тяжелое оборудование |
Промышленное предприятие |
Литейные формы (пресс-формы) |
Цех литья, штамповки |
Штампы |
Сборочный цех завода |
Оснастку |
Ремонтный участок |
Матрицы для литья |
Склад сменного инструмента |
Тяжелые грузы |
Склад заготовок |
Запасные части к станкам |
Автосервис |
Двигатели, коробки передач |
|
Тяжелые детали |
|
Крупные заготовки |
|
Стеллажи Slide – металлическая сборно-разборная конструкция. Крепление деталей болтовое. Основа конструкции: прочный каркас из рам, выкатные платформы разных размеров и грузоподъемности, детали схемы безопасной работы. Стеллажи надежно крепятся анкерными болтами к полу.

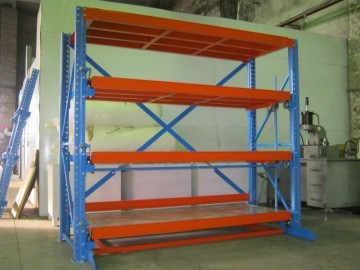

СТЕЛЛАЖ С ВЫКАТНЫМИ ПЛАТФОРМАМИ МОДЕЛЬ СВП 2000
Погрузка-выгрузка |
Потолочная кран-балка,тельфер |
Нагрузка на секцию, кг (макс) |
6000 |
Высота стандартная, мм |
2000 |
Высота под заказ, мм |
До 4000 |
Ширина платформ, мм |
От 1220, 1600, 2000, 2500, 3000 |
Глубина, мм |
800, 1000, 1200 |
Нагрузка на полку, кг |
До 1000 кг |
Количество выкатных полок в секции |
От 2 до 10 |
Шаг смены расстояния между полками, мм |
50 |
Минимальное рабочее пространство между полками, мм |
220 |
Покрытие рабочих поверхностей платформ |
Оцинкованный металл |

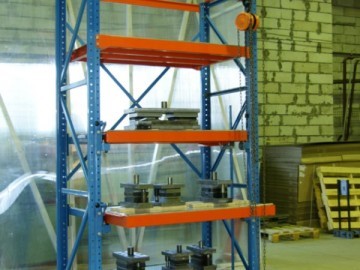

СТЕЛЛАЖ С ВЫКАТНЫМИ ПЛАТФОРМАМИ МОДЕЛЬ СВП
Погрузка-выгрузка |
Встроенная таль |
Нагрузка на секцию, кг (макс) |
6000 |
Высота стандартная, мм |
2700 |
Высота под заказ, мм |
До 4000 |
Потери по высоте стойки(таль + каретка), мм |
550 |
Ширина платформ, мм |
От 1220, 1600, 2000, 2500, 3000 |
Глубина, мм |
800, 1000, 1200 |
Нагрузка на полку, кг |
До 1000 кг |
Количество выкатных полок в секции |
От 2 до 10 |
Шаг смены расстояния между полками, мм |
50 |
Минимальное рабочее пространство между полками, мм |
220 |
Покрытие рабочих поверхностей платформ |
Оцинкованный металл |

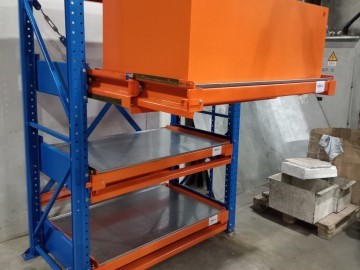

СТЕЛЛАЖ С ВЫКАТНЫМИ ПЛАТФОРМАМИ ПОЛНОГО ВЫДВИЖЕНИЯ
Нагрузка на секцию, кг (макс) |
6000 |
Нагрузка на полку, кг |
До 1400 кг |
Ширина стойки рамы, мм |
85 |
Толщина полки( уровня хранения ), мм |
170 |
Шаг перфорации ( шаг смены расстояния между полками ), мм |
50 |
Расстояние от пола до рабочей поверхности нижней полки, мм |
225 |
Усиление выдвижения при максимальной загрузке полки, кг |
Не более 25 |
Цвет стоек |
Синий RAL 5017 |
Цвет полок |
Оранжевый RAL 2004 |
Покрытие рабочих поверхностей полок |
Оцинкованный металл |
Минимальный рабочий просвет между полками, мм |
130 |
Стандартная комплектация (полки в секции стеллажа), шт. Возможна установка дополнительных выдвижных полок с учетом изменения просвета между полками и максимальной нагрузки на секцию стеллажа. |
3 выдвижные + 1 стационарная |
